Cхема КОМПОНЕНТЫ СИСТЕМЫ ВПРЫСКИВАНИЯ МАСЛА
Подвесные двигатели Mercury 2-х тактные 250/275 Серия от 0C101891 и новее USA
Все платежи через наш сайт без дополнительных
комиссий
| # | Кол во |
Название детали |
Артикул | Цена детали |
На складе |
купить деталь |
|
|---|---|---|---|---|---|---|---|
|
1 | 1 | НАСОС Масло | 14460 | - |
|
|
|
2 | 1 | ВИНТ (№10-32 x 1.00), нержавеющая сталь | 22387, 34994 | - |
|
|
|
2 | 1 | ВИНТ 10-32 x 1.50 | 38036, 47184, 73013 | - |
|
|
|
3 | 1 | СОЕДИНИТЕЛЬ | 1938516 | - |
|
|
|
4 | 1 | ПЕРЕХОДНИК В СБОРЕ | 14525A3 | - |
|
|
|
5 | 1 | ПЕРЕДАЧА Ведомый | 41083 | - |
|
|
|
6 | 1 | КОЛЬЦО УПЛОТНИТЕЛЬНОЕ | 11379 | - |
|
|
|
7 | AR | ЛЕНТОЧНЫЙ ХОМУТ (8.00") | 898101111, 898101275, 816311, 816311100, 816311T | - |
|
|
|
8 | 1 | ТРУБОПРОВОД (8.00") | 4301625 | - |
|
|
|
9 | 1 | МАСЛЯНЫЙ БАК | 15136 | - |
|
|
|
10 | 2 | ВИНТ (0.312-18 x 3.00) | F2027, 62492, 63328 | - |
|
|
|
11 | 3 | ШАЙБА | F8096, 53166 | - |
|
|
|
12 | 6 | ШАЙБА | 36042 | - |
|
|
|
13 | 6 | ШАЙБА (Резина) | 67264 | - |
|
|
|
14 | 3 | ВТУЛКА | 67268 | - |
|
|
|
15 | 3 | ПРОСТАВКА | 14680 | - |
|
|
|
16 | 2 | КОЛЬЦО УПЛОТНИТЕЛЬНОЕ | F316599, 48462 | - |
|
|
|
17 | 1 | КОЛПАЧОК В СБОРЕ | 43300A5 | - |
|
|
|
18 | 1 | ПРОКЛАДКА | 43307, 43307T |
330 р. |
|
|
|
19 | 1 | ПОПЛАВОК В СБОРЕ | 99022A1 |
3,263 р. |
|
|
|
20 | 1 | ГАЙКА ТОЛКАТЕЛЯ | 99265 | - |
|
|
|
21 | 1 | ТРУБОПРОВОД (Общая длина 57.00") | 99127109 | - |
|
|
|
22 | 2 | ЗАЖИМ | 415823 | - |
|
|
|
|
23 | 1 | ТРУБОПРОВОД (Общая длина 57.00") | 99127109 | - |
|
|
|
24 | 1 | ТРОЙНИК | 42425 | - |
|
|
|
25 | 1 | РУКАВ (0.187) (общая длина 26.00") | 9912846, 9912878 | - |
|
|
|
|
26 | 1 | ТРУБОПРОВОД (Общая длина 57.00") | 99127109 | - |
|
|
|
27 | 1 | БАК | 8742, 87421 | - |
|
|
|
28 | 1 | Масляный фильтр заборник (крышка) | 43298A1, 43298A2 | - |
|
|
|
29 | 1 | Уплотнительное кольцо заливной горловины | 11332 | - |
|
|
|
30 | 1 | КОРПУС В СБОРЕ Переходник (OLD DESIGN) | 816190A3, 43295A5, 12540A2, 816190A4 | - |
|
|
|
30 | 1 | КОРПУС В СБОРЕ Переходник (NEW DESIGN) | 816190A3, 43295A5, 12540A2, 816190A4 | - |
|
|
|
|
31 | 1 | Уплотнительное кольцо заливной горловины | 11332 | - |
|
|
|
32 | 1 | ТРУБА | 99802 | - |
|
|
|
33 | 1 | КОРПУС В СБОРЕ (OLD DESIGN) | 12540A4 | - |
|
|
|
34 | 1 | РУКАВ (114.00") (OLD DESIGN) | 994391, 99439 | - |
|
|
|
35 | 1 | КОРПУС (OLD DESIGN) | 12540A3 | - |
|
|
|
36 | 1 | ЗАЩЕЛКА (OLD DESIGN) | 12242A1 | - |
|
|
|
|
34 | 1 | РУКАВ (114.00") (NEW DESIGN) | 994391, 99439 | - |
|
|
|
37 | 1 | ФИТИНГ | 43278 | - |
|
|
|
38 | 2 | ШАЙБА | 814811 | - |
|
|
|
39 | 1 | ВИНТ (0.312-18 x 1.50) | 20362, 73657 | - |
|
|
|
- | 1 | СИЛОВАЯ ГОЛОВКА В СБОРЕ ((250)) | 92040A89 | - |
|
|
|
- | 1 | СИЛОВАЯ ГОЛОВКА В СБОРЕ ((275)) | 19398A91, 19398A93 | - |
|

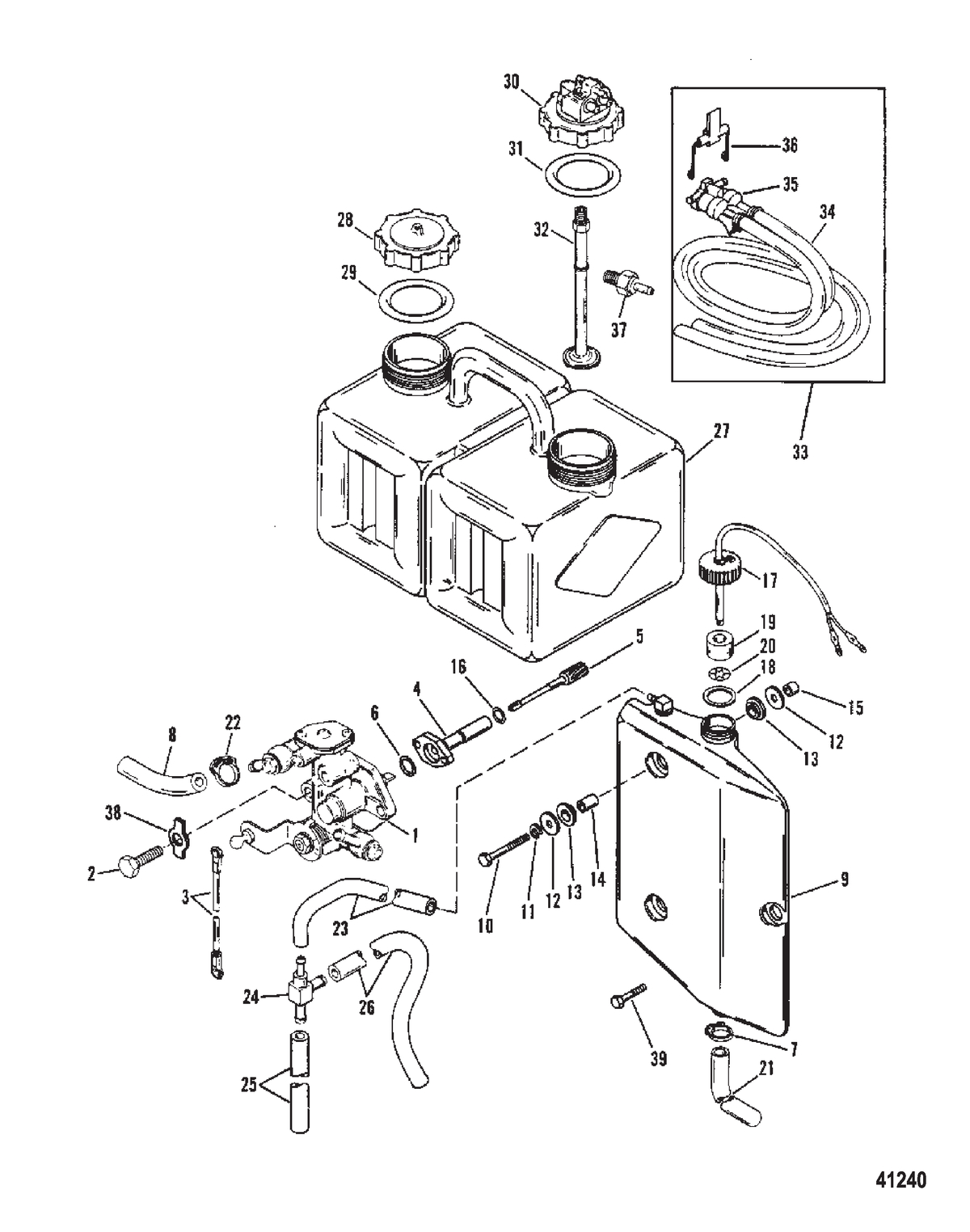

Название схемы: Cхема КОМПОНЕНТЫ СИСТЕМЫ ВПРЫСКИВАНИЯ МАСЛА
Оригинальное название: OIL INJECTION COMPONENTS
На схеме показаны детали, из которых состоит данный блок. Ниже размещен список запчастей MERCURY с названиями, номерами, информацией по ценам и наличию на нашем складе.
