Cхема Корпус ведущего вала и выхлопная труба
Подвесные двигатели Mercury 2-х тактные EFI 200 EFI PRO MAX/SUPER MAG Серия от 0G857000 до 0G858150 Belgium
Все платежи через наш сайт без дополнительных
комиссий
| # | Кол во |
Название детали |
Артикул | Цена детали |
На складе |
купить деталь |
|
|---|---|---|---|---|---|---|---|
|
1 | 1 | КОРПУС В СБОРЕ Ведущий вал – черный – длинный | 8343A10, 8343T11, 8343T10 | - |
|
|
|
2 | 2 | ШПИЛЬКА, (.437-14/.437-20 x 2.812) (LONG) | 90415A24, 35937, 59579 |
1,116 р. |
|
|
|
3 | 1 | ЧЕХОЛ Выхлоп холостого хода (LONG) | 849330 | - |
|
|
|
4 | 2 | ВИНТ (0.500-20 x 6.00) (LONG) | 63474, 898831 | - |
|
|
|
5 | 2 | КРЕПЛЕНИЕ Нижняя часть (LONG) | 8160541, 816054T1 | - |
|
|
|
6 | 4 | ШАЙБА (LONG) | 816056 | - |
|
|
|
7 | 2 | ГАЙКА (.500-20) (LONG) | 28040 | - |
|
|
|
8 | 1 | КАБЕЛЬ В СБОРЕ Заземление (LONG) | 88238A2, 88238A1, 88238A10 | - |
|
|
|
9 | 2 | ЗАЖИМ (LONG) | 67076, 8M0036782 | - |
|
|
|
10 | 4 | ВИНТ (0.312-18 x 1.250) (LONG) | 66727 |
275 р. |
|
|
|
11 | 2 | КРЫШКА Черный (LONG) | 67077T | - |
|
|
|
12 | 4 | ВИНТ (№12-24 x 0.620) (LONG) | 88417 | - |
|
|
|
13 | 4 | ГАЙКА (LONG) | 35521 | - |
|
|
|
|
14 | 1 | КАБЕЛЬ В СБОРЕ Заземление (LONG) | 88238A2, 88238A1, 88238A10 | - |
|
|
|
15 | 1 | ВИНТ (0.250-20 x 0.500), нержавеющая сталь (LONG) | F2417, 91026, 41508 | - |
|
|
|
16 | 4 | ШАЙБА (0.401 x 0.745 x 0.097) (LONG) | 822838 | - |
|
|
|
17 | 4 | ГАЙКА (.375-24) (LONG) | 737101, 24883, 46335 |
593 р. |
|
|
|
18 | 1 | ЗАГЛУШКА (LONG) | 64649 | - |
|
|
|
19 | 1 | ТРУБА Выхлоп (LONG) | 18276T02, 18276, 18276T | - |
|
|
|
20 | 1 | УПЛОТНЕНИЕ (LONG) | 66350, 66350001 | - |
|
|
|
21 | 1 | УПЛОТНЕНИЕ (LONG) | 177261, 8M0039076 | - |
|
|
|
22 | 1 | КОРПУС Карданный вал (SHORT) | 818900T8, 818900T24 | - |
|
|
|
|
23 | 2 | ШПИЛЬКА, (.437-14/.437-20 x 2.812) (SHORT) | 90415A24, 35937, 59579 |
1,116 р. |
|
|
|
24 | 2 | ШПИЛЬКА (0.500-13/0.500-20 x 4.120) (SHORT) | 818908 | - |
|
|
|
|
25 | 2 | ШАЙБА (SHORT) | 816056 | - |
|
|
|
|
26 | 2 | ГАЙКА (.500-20) (SHORT) | 28040 | - |
|
|
|
27 | 1 | ПЛАСТИНА Блокировка выхлопа (SHORT) | 818909 | - |
|
|
|
28 | 1 | ВИНТ (0.312-18 x 0.750), нержавеющая сталь (SHORT) | F2000, 39349 | - |
|
|
|
29 | 1 | ШАЙБА (SHORT) | 847539 | - |
|
|
|
|
30 | 4 | ШАЙБА (0.401 x 0.745 x 0.097) (SHORT) | 822838 | - |
|
|
|
|
31 | 4 | ГАЙКА (.375-24) (SHORT) | 737101, 24883, 46335 |
593 р. |
|
|
|
32 | 1 | ПЛАСТИНА Удлинитель – выхлоп (SHORT) | 8177173, 817717T3 | - |
|
|
|
33 | 6 | ШПИЛЬКА (0.250-28 x 1.310) (SHORT) | 58893, 8M0030694 | - |
|
|
|
34 | 6 | ШАЙБА (SHORT) | 20533 |
115 р. |
|
|
|
35 | 6 | ГАЙКА (0.250-28) (SHORT) | 34688, 57625, 30506 |
326 р. |
|
|
|
36 | 1 | ФИКСАТОР (SHORT) | 44260 | - |
|
|
|
37 | 1 | ВИНТ (0.250-20 x 0.620), нержавеющая сталь (SHORT) | F1854, 20146, 28635 | - |
|
|
|
38 | 1 | Стопроная шайба,передняя крышкаe винт (SHORT) | 879148T66, F8083, 36992, 38019, 26035, 26422, 71054, 20924, 26992 |
107 р. |
|
|
|
39 | 3 | ВИНТ (0.437-14 x 1.750) (SHORT) | 91903 | - |
|
|
|
40 | 3 | ШАЙБА (0.445 x 0.805 x 0.108) (SHORT) | 822836 | - |
|
|
|
|
41 | 3 | ШАЙБА (0.445 x 0.805 x 0.108) | 822836 | - |
|
|
|
42 | 3 | ГАЙКА (0.4375-20) | 134391, 859116 |
474 р. |
|
|
|
43 | 1 | ТРУБА Вода ((SHORT)) | 672951 | - |
|
|
|
43 | 1 | ТРУБА Вода ((LONG)) | 67295 | - |
|
|
|
44 | 1 | ПРОКЛАДКА ((LONG)) | 991732, 991734 | - |
|
|
|
45 | 1 | ПЛАСТИНА В СБОРЕ ((LONG)) | 18233A4 | - |
|
|
|
46 | 6 | ВИНТ (0.250-20 x 0.750), нержавеющая сталь ((LONG)) | 89996, 19934075, 90192 | - |
|
|
|
47 | 2 | ШТИФТ ((PLATE TO DRIVE SHAFT HOUSING)) | 20033, 43044 | - |
|
|
|
47 | 2 | ШТИФТ Штифт (0.875) ((PLATE TO POWERHEAD)) | 823106, 8M0043826 | - |
|
|
|
48 | 1 | САЛЬНИК | 36557A1, 38970 |
375 р. |
|
|
|
49 | 1 | ПРОКЛАДКА ((LONG)) | 183073, 183074 | - |
|
|
|
50 | 1 | УДЛИНИТЕЛЬ Выхлоп | 41942F3 | - |
|
|
|
51 | 1 | ПРОКЛАДКА ((LONG)) | 78246, 782461 | - |
|

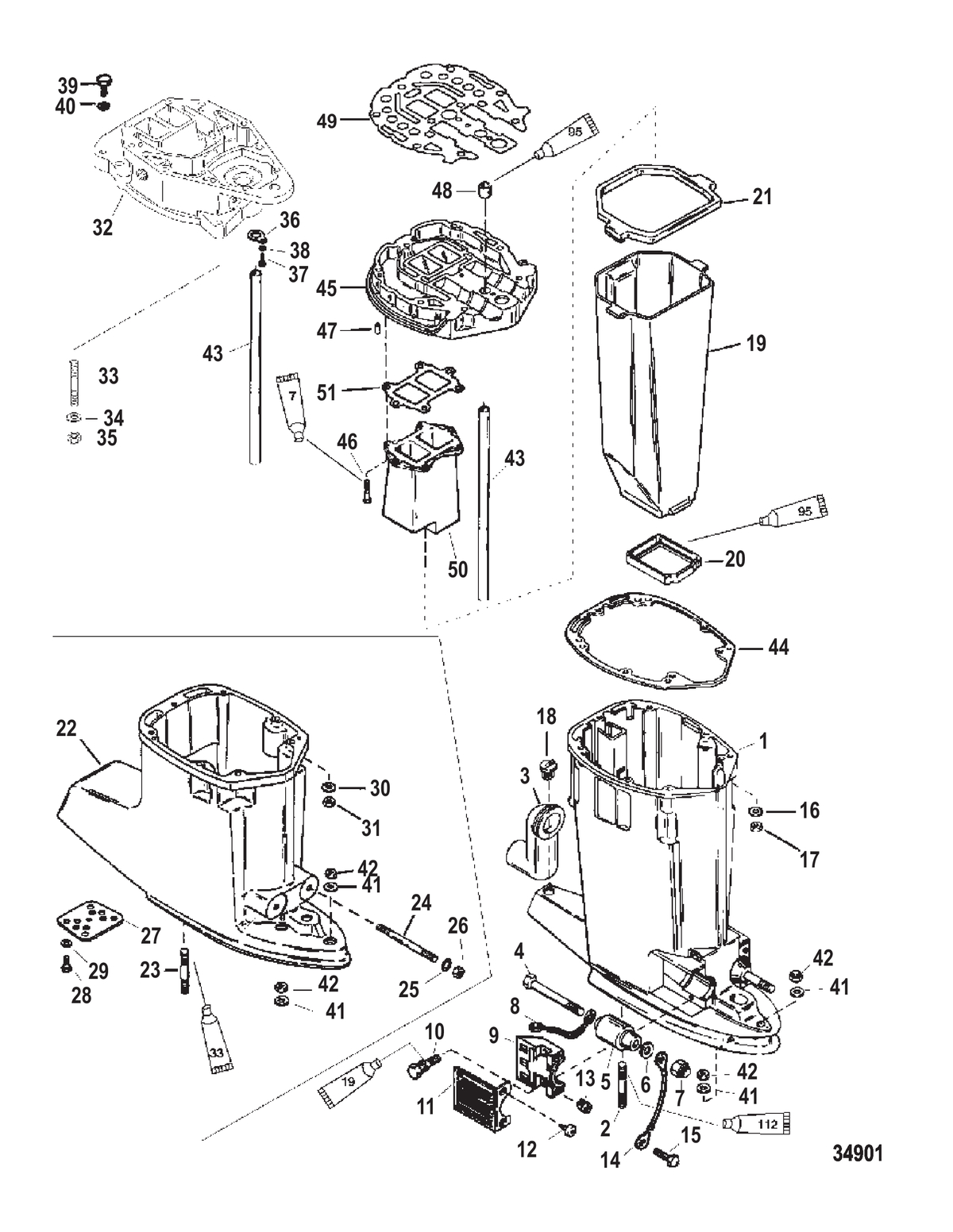

Название схемы: Cхема Корпус ведущего вала и выхлопная труба
Оригинальное название: Driveshaft Housing and Exhaust Tube
На схеме показаны детали, из которых состоит данный блок. Ниже размещен список запчастей MERCURY с названиями, номерами, информацией по ценам и наличию на нашем складе.
Вы можете купить детали с доставкой по России. Оформите заказ на сайте или свяжитесь с менеджером по телефону 8-800-555-85-81. Если нужный товар отсутствует на складе, отправьте запрос с указанием модели мотора и необходимых позиций.
