Cхема ТУРБОНАГНЕТАТЕЛЬ
Все платежи через наш сайт без дополнительных
комиссий
| # | Кол во |
Название детали |
Артикул | Цена детали |
На складе |
купить деталь |
|
|---|---|---|---|---|---|---|---|
|
1 | 2 | БОЛТ | 839108251 | - |
|
|
|
2 | 1 | ТРУБА | 831134130 | - |
|
|
|
3 | 1 | УПЛОТНИТЕЛЬНОЕ КОЛЬЦО | 835160102 | - |
|
|
|
4 | 1 | РУКАВ | 830233438 | - |
|
|
|
5 | 4 | ЗАЖИМ | 836970103, 836970105 | - |
|
|
|
6 | 1 | ПРОМЕЖУТОЧНЫЙ ОХЛАДИТЕЛЬ В СБОРЕ | 833001280 | - |
|
|
|
7 | 1 | РУКАВ | 830233268, 830233363 | - |
|
|
|
8 | 2 | ЗАЖИМ | 836945101 | - |
|
|
|
10 | 6 | БОЛТ | 831110302, 831010301, 831110301 | - |
|
|
|
11 | 1 | БОЛТ | 830114300 | - |
|
|
|
12 | 2 | УПЛОТНИТЕЛЬНОЕ КОЛЬЦО | 837212061 | - |
|
|
|
13 | 1 | КРОНШТЕЙН В СБОРЕ Промежуточный охладитель | 833021103 | - |
|
|
|
14 | 3 | БОЛТ | 839108302 | - |
|
|
|
15 | 1 | ПРОСТАВКА | 830116221 | - |
|
|
|
16 | 1 | ЗАЖИМ | 839042660 | - |
|
|
|
17 | 1 | ПРОБКА | 832217120 | - |
|
|
|
18 | 1 | ТРУБА | 830231201 | - |
|
|
|
19 | 3 | ГАЙКА | 830108070 | - |
|
|
|
20 | 2 | СТОПОРНАЯ ШАЙБА | 838731360, 838008200 | - |
|
|
|
21 | 2 | ШАЙБА | 836008140 | - |
|
|
|
|
22 | 1 | ЗАЖИМ | 839042660 | - |
|
|
|
23 | 1 | БОЛТ | 839110301 | - |
|
|
|
24 | 1 | КРОНШТЕЙН | 832691140 | - |
|
|
|
|
25 | 1 | ЗАЖИМ | 836945101 | - |
|
|
|
26 | 1 | РУКАВ Вода | 830234443 | - |
|
|
|
27 | 1 | ЗАЖИМ | 836958103 | - |
|
|
|
28 | 1 | УПЛОТНИТЕЛЬНОЕ КОЛЬЦО | 835131103 | - |
|
|
|
29 | 2 | БОЛТ | 831010251, 831010250, 831110251 | - |
|
|
|
30 | 1 | БОЛТ | 831110201 | - |
|
|
|
31 | 1 | ТРУБА | 831071450 | - |
|
|
|
32 | 2 | БОЛТ | 831010251, 831010250, 831110251 | - |
|
|
|
33 | 1 | ПРОКЛАДКА | 831351070 | - |
|
|
|
34 | 1 | ТУРБОНАГНЕТАТЕЛЬ В СБОРЕ | 831002630 | - |
|
|
|
35 | 6 | ГАЙКА | 830910141 | - |
|
|
|
36 | 6 | ГАЙКА | 830910142 | - |
|
|
|
37 | 1 | УПЛОТНИТЕЛЬНОЕ КОЛЬЦО | 835113103, 834401325 | - |
|
|
|
40 | 2 | ШАЙБА | 836008240 | - |
|
|
|
41 | 1 | ЗАЖИМ | 839041380 | - |
|
|
|
42 | 1 | ДЕРЖАТЕЛЬ | 839934720 | - |
|
|
|
43 | 1 | БОЛТ | 838108160, 838908110 | - |
|
|
|
44 | 1 | ПРОКЛАДКА | 831791090 | - |
|
|
|
45 | 5 | ПРОСТАВКА | 830116107 | - |
|
|
|
46 | 1 | ТРУБА | 831711901 | - |
|
|
|
|
47 | 1 | ЗАЖИМ | 839041380 | - |
|
|
|
48 | 5 | БОЛТ | 838108200 | - |
|
|
|
49 | 1 | ПРОБКА | 832917104 | - |
|
|
|
50 | 1 | БОЛТ | 830124317 | - |
|
|
|
51 | 4 | ШАЙБА | 835422150 | - |
|
|
|
52 | 1 | ТРУБА | 832682020 | - |
|
|
|
53 | 1 | РУКАВ | 830234114 | - |
|
|
|
54 | 2 | ЗАЖИМ | 836919104 | - |
|
|
|
55 | 2 | ЗАЖИМ | 836920111 | - |
|
|
|
58 | 2 | УПЛОТНИТЕЛЬНОЕ КОЛЬЦО | 837915105 | - |
|
|
|
63 | 1 | ТРУБА | 832682030 | - |
|
|
|
|
64 | 2 | ЗАЖИМ | 836919104 | - |
|
|
|
65 | 1 | РУКАВ | 830154724 | - |
|
|
|
66 | 2 | УПЛОТНИТЕЛЬНОЕ КОЛЬЦО | 837225160 | - |
|
|
|
69 | 2 | ЗАЖИМ | 836922103 | - |
|
|
|
70 | 1 | ТРУБА | 832682010 | - |
|
|
|
73 | 1 | КОРПУС | 831851110 | - |
|
|
|
74 | 1 | СИДЕНЬЕ | 831881020 | - |
|
|
|
75 | 1 | БОЛТ | 830124295 | - |
|
|
|
78 | 2 | УПЛОТНИТЕЛЬНОЕ КОЛЬЦО | 837916106, 837916107 | - |
|
|
|
81 | 1 | УПЛОТНИТЕЛЬНОЕ КОЛЬЦО | 835135102 | - |
|
|
|
82 | 1 | ТРУБА | 836911660 | - |
|
|
|
|
83 | 2 | БОЛТ | 831110302, 831010301, 831110301 | - |
|
|
|
84 | 2 | БОЛТ | 831910127, 831210351 | - |
|
|
|
85 | 1 | КРАН В СБОРЕ | 830511100 | - |
|
|
|
86 | 2 | БОЛТ | 832910229 | - |
|
|
|
87 | 6 | СТОПОРНАЯ ШАЙБА | FI4290003, 838010250 | - |
|
|
|
88 | 6 | ШАЙБА | 836010220 | - |
|
|
|
91 | 2 | БОЛТ | 832910187 | - |
|
|
|
92 | 2 | БОЛТ | 832910195 | - |
|
|
|
95 | 1 | ТРУБА В СБОРЕ | 830211111 | - |
|
|
|
96 | 1 | ПРОКЛАДКА | 831041140, 831041141 | - |
|
|
|
97 | 1 | ВЫПУСК | 830211160, 803983T | - |
|
|
|
98 | 6 | БОЛТ | 831110252 | - |
|
|
|
99 | 1 | КРОНШТЕЙН | 831521670 | - |
|
|
|
100 | 1 | КРОНШТЕЙН | 831521660 | - |
|
|
|
101 | 1 | БОЛТ | 831114301 | - |
|
|
|
104 | 2 | БОЛТ | 831114401 | - |
|
|
|
105 | 1 | КРОНШТЕЙН | 831911040 | - |
|
|
|
106 | 1 | РУКАВ | 830234434 | - |
|

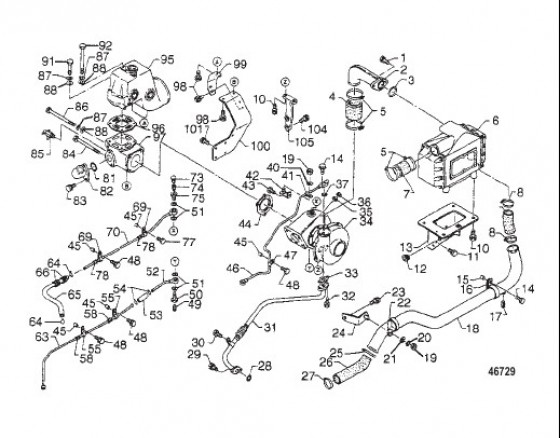

Название схемы: Cхема ТУРБОНАГНЕТАТЕЛЬ
Оригинальное название: TURBOCHARGER
На схеме показаны детали, из которых состоит данный блок. Ниже размещен список запчастей MERCURY с названиями, номерами, информацией по ценам и наличию на нашем складе.
