Cхема Механизм реверса
# | Кол во |
Название детали |
Артикул | Цена детали |
На складе |
купить деталь |
|
---|---|---|---|---|---|---|---|
1 | 4 | КОНТРГАЙКА (M8) | 887297 | - | |||
2 | 10 | ШАЙБА (M8) | 887208 | - | |||
3 | 4 | ШТИФТ Шарнир | 886947 | - | |||
4 | 1 | ВАЛ | 890111 | - | |||
5 | 1 | ОПОРНАЯ ПЛИТА | 886946 | - | |||
6 | 2 | ГАЙКА (0.375) | 886921 | - | |||
7 | 2 | ВИНТ (0.375 x 3.500) | 887292 | - | |||
8 | 4 | ШАЙБА (0.375) | 886951 | - | |||
9 | 1 | ОБРАТНАЯ ТЯГА НИЖНЯЯ ЧАСТЬ | 886939 | - | |||
10 | 1 | ОБРАТНАЯ ТЯГА ВЕРХНЯЯ ЧАСТЬ | 886940 | - | |||
11 | 1 | ПРИВОД В СБОРЕ Рулевой механизм | 865383A02 | - | |||
12 | 1 | ЖЕСТКИЙ УПОР Привод обратного хода | 886941 | - | |||
13 | 1 | ЗОЛОТНИКОВЫЙ ПРИВОД | 886945 | - | |||
14 | 2 | ПРОДОЛЬНАЯ ТЯГА | 886943 | - | |||
15 | 1 | ПЛЕЧО РЫЧАГА | 887286 | - | |||
16 | 1 | ВАЛ В СБОРЕ Плунжер | 887287 | - | |||
17 | 1 | ОКОНЕЧНЫЙ Стоп | 887290 | - | |||
18 | 2 | ПРУЖИНА Направляющая | 887288 | - | |||
19 | 2 | ШТИФТ Шарнир | 886948 | - | |||
20 | 1 | ПРУЖИНА | 887289 | - | |||
21 | 1 | КОНТРГАЙКА (M10) | 887223 | - | |||
22 | 3 | ВИНТ (0.188 x 0.750) | 887304 | - | |||
23 | 1 | ВАЛ Обратная связь | 886944 | - | |||
24 | 7 | ВИНТ (M8 x 30) | 887296 | - | |||
27 | 1 | РОЛИК | 890124 | - | |||
28 | 3 | ШАЙБА | 890110 | - | |||
29 | 1 | ВТУЛКА | 890113 | - | |||
30 | 2 | ШАЙБА | 886979 | - | |||
31 | 1 | ВИНТ (M8 x 25) | 887293 | - |

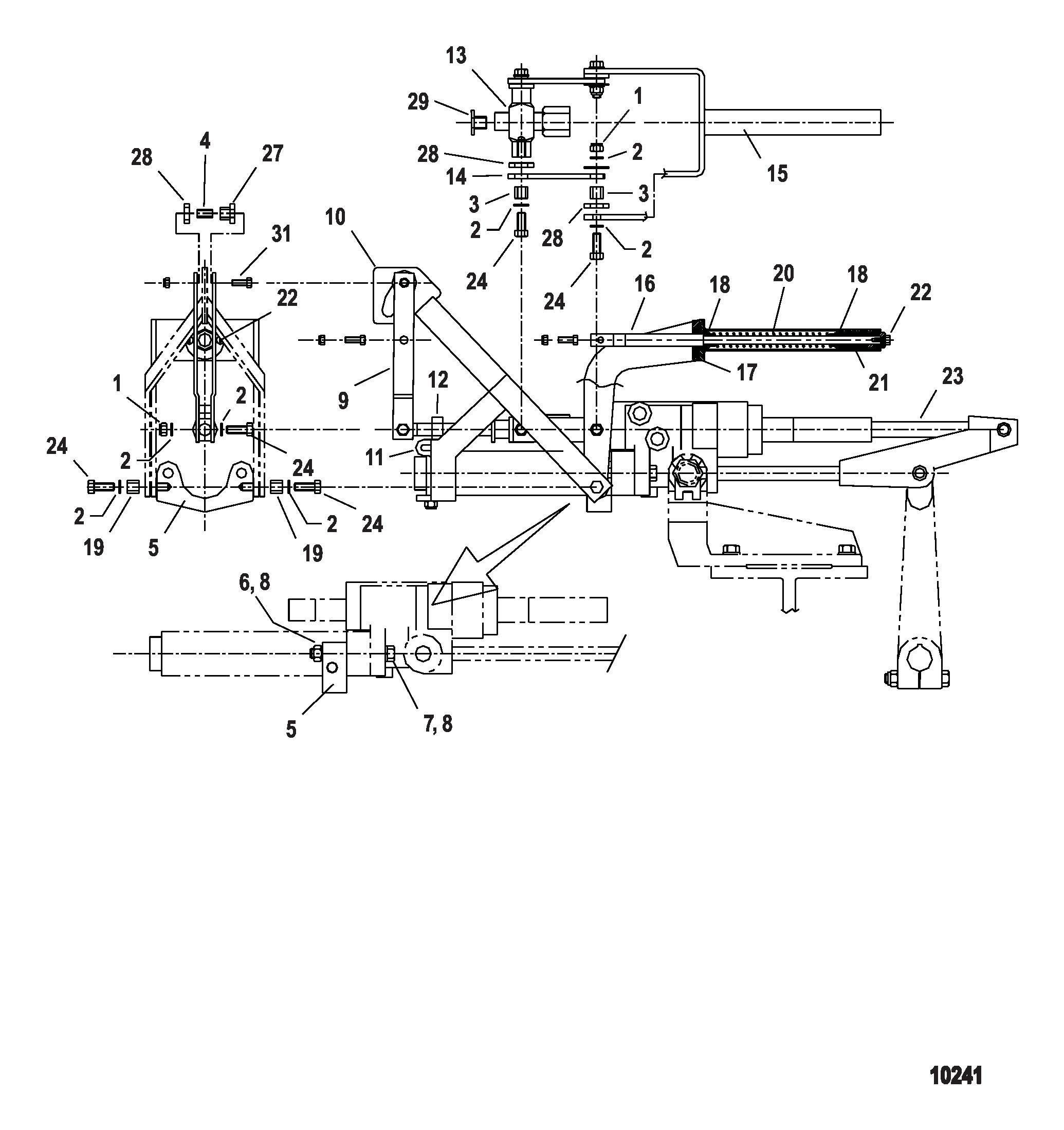

Название схемы: Cхема Механизм реверса
Оригинальное название: Reverse Mechanism
На схеме показаны детали, из которых состоит данный блок. Ниже размещен список запчастей MERCURY с названиями, номерами, информацией по ценам и наличию на нашем складе.
