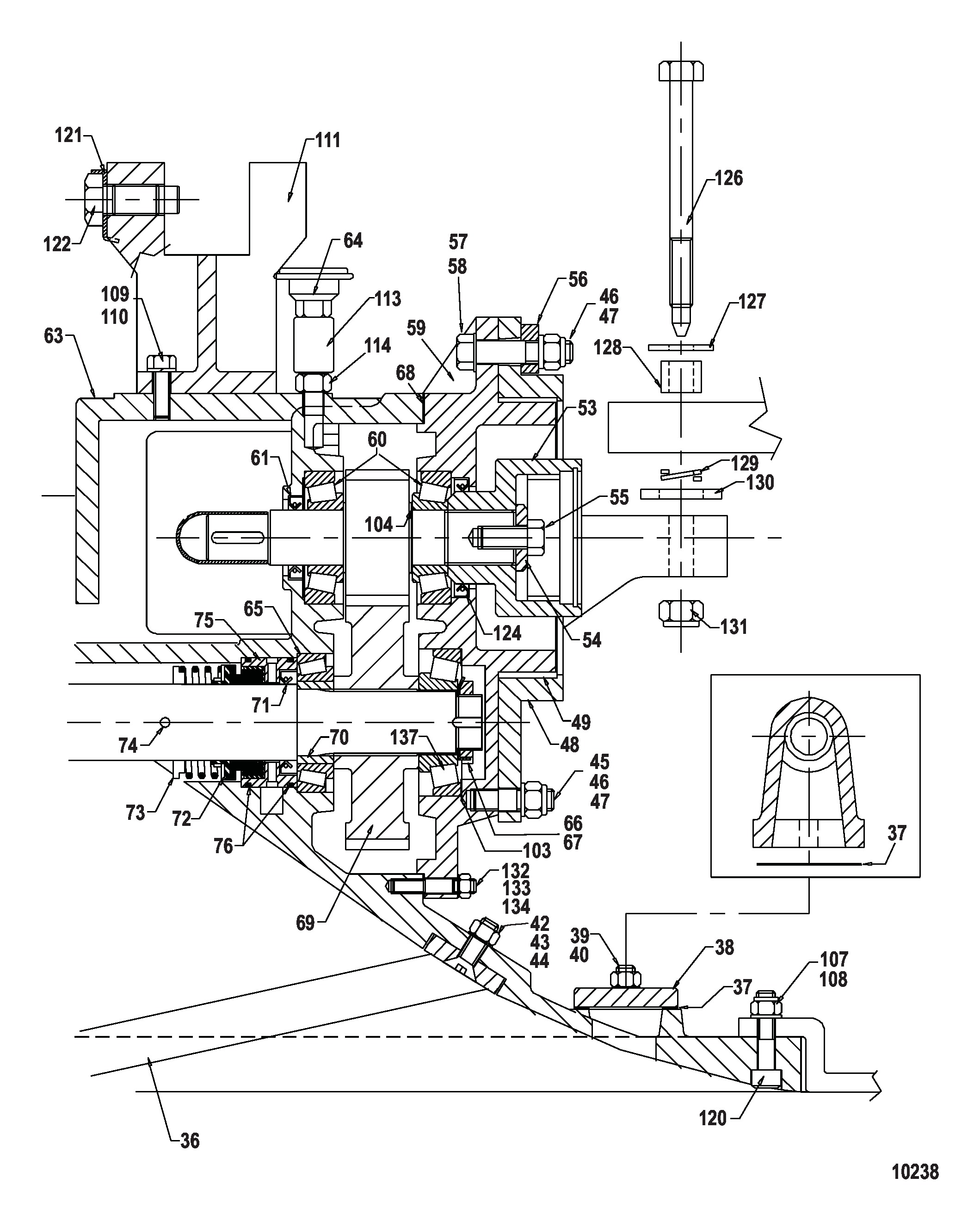

Cхема Передаточное число привода (Поперечное сечение C)

Наведите курсор на изображение чтобы увеличить
Cхема Передаточное число привода (Поперечное сечение C)
Все платежи через наш сайт без дополнительных комиссий
Методы оплаты
#

Кол

во

Название

детали

 Артикул

Цена

детали

На

складе

купить

деталь
РЕШЕТКА Впуск 36 1 РЕШЕТКА Впуск 886854 - Товар временно не доступен
ПРОКЛАДКА 37 1 ПРОКЛАДКА 887222 - Товар временно не доступен
ЗАПИРАЮЩАЯ ПЛАСТИНА Отбор горячей воды 38 1 ЗАПИРАЮЩАЯ ПЛАСТИНА Отбор горячей воды 887221 - Товар временно не доступен
ШПИЛЬКА (M10) 39 2 ШПИЛЬКА (M10) 896379001 - Товар временно не доступен
ШАЙБА (M10) 40 2 ШАЙБА (M10) 896379 - Товар временно не доступен
ВИНТ (Крупный M10), по 40 в упаковке 42 2 ВИНТ (Крупный M10), по 40 в упаковке 887229 - Товар временно не доступен
ШАЙБА (M10) 43 2 ШАЙБА (M10) 887230 - Товар временно не доступен
ГАЙКА (M10) 44 2 ГАЙКА (M10) 896379002 - Товар временно не доступен
КОНТРГАЙКА (M10) 44 2 КОНТРГАЙКА (M10) 887223 - Товар временно не доступен
ШПИЛЬКА (M12) 45 1 ШПИЛЬКА (M12) 886847 - Товар временно не доступен
ШАЙБА (0.500 x 1.00 x 0.125) 46 2 ШАЙБА (0.500 x 1.00 x 0.125) 886846 - Товар временно не доступен
КОНТРГАЙКА (M12) 47 2 КОНТРГАЙКА (M12) 886843 - Товар временно не доступен
ПЛАСТИНА Опора двигателя 48 1 ПЛАСТИНА Опора двигателя 886828 - Товар временно не доступен
ПОДШИПНИК Опора двигателя 49 1 ПОДШИПНИК Опора двигателя 886832 - Товар временно не доступен
ЗУБЧАТАЯ СОЕДИНИТЕЛЬНАЯ МУФТА 53 1 ЗУБЧАТАЯ СОЕДИНИТЕЛЬНАЯ МУФТА 887198 - Товар временно не доступен
ШАЙБА Зубчатая соединительная муфта 54 1 ШАЙБА Зубчатая соединительная муфта 887199 - Товар временно не доступен
УСТАНОВОЧНЫЙ ВИНТ (M12 x 25) 55 1 УСТАНОВОЧНЫЙ ВИНТ (M12 x 25) 887212 - Товар временно не доступен
ПЛАСТИНА ШАЙБЫ 56 1 ПЛАСТИНА ШАЙБЫ 887202 - Товар временно не доступен
БОЛТ (M12 x 50) 57 1 БОЛТ (M12 x 50) 887210 - Товар временно не доступен
ШАЙБА (M12) 58 1 ШАЙБА (M12) 887257 - Товар временно не доступен
ТОРЦЕВАЯ КРЫШКА 59 1 ТОРЦЕВАЯ КРЫШКА 886825 - Товар временно не доступен
ПОДШИПНИК 60 2 ПОДШИПНИК 887181 - Товар временно не доступен
УПЛОТНЕНИЕ (46 x 30 x 7) 61 1 УПЛОТНЕНИЕ (46 x 30 x 7) 886804 - Товар временно не доступен
КОРПУС Впуск 63 1 КОРПУС Впуск 886852 - Товар временно не доступен
САПУН 64 1 САПУН 887182 - Товар временно не доступен
ПОДШИПНИК 65 1 ПОДШИПНИК 887180 - Товар временно не доступен
ГАЙКА (M30 x 1.50) 66 1 ГАЙКА (M30 x 1.50) 886835 - Товар временно не доступен
СТОПОРНАЯ ШАЙБА 67 1 СТОПОРНАЯ ШАЙБА 886836 - Товар временно не доступен
ПРОКЛАДКА 68 1 ПРОКЛАДКА 886831 - Товар временно не доступен
НАБОР ШЕСТЕРЕН (27/36) 69 1 НАБОР ШЕСТЕРЕН (27/36) 887489 - Товар временно не доступен
НАБОР ШЕСТЕРЕН (22/41) 69 1 НАБОР ШЕСТЕРЕН (22/41) 887484 - Товар временно не доступен
НАБОР ШЕСТЕРЕН (23/40) 69 1 НАБОР ШЕСТЕРЕН (23/40) 887485 - Товар временно не доступен
НАБОР ШЕСТЕРЕН (24/39) 69 1 НАБОР ШЕСТЕРЕН (24/39) 887486 - Товар временно не доступен
НАБОР ШЕСТЕРЕН (25/38) 69 1 НАБОР ШЕСТЕРЕН (25/38) 887487 - Товар временно не доступен
НАБОР ШЕСТЕРЕН (26/37) 69 1 НАБОР ШЕСТЕРЕН (26/37) 887488 - Товар временно не доступен
РУКАВ Подшипник 70 1 РУКАВ Подшипник 886833 - Товар временно не доступен
УПЛОТНЕНИЕ (2.250 x 1.625 x 0.375) 71 1 УПЛОТНЕНИЕ (2.250 x 1.625 x 0.375) 886802 - Товар временно не доступен
УПЛОТНЕНИЕ 72 1 УПЛОТНЕНИЕ 886839 - Товар временно не доступен
ФИКСАТОР Пружина 73 1 ФИКСАТОР Пружина 886806 - Товар временно не доступен
ШТИФТ Разъем (M4 x 50) 74 1 ШТИФТ Разъем (M4 x 50) 887206 - Товар временно не доступен
КОРПУС Уплотнитель 75 1 КОРПУС Уплотнитель 886829 - Товар временно не доступен
УПЛОТНИТЕЛЬНОЕ КОЛЬЦО Стакан уплотнения 76 2 УПЛОТНИТЕЛЬНОЕ КОЛЬЦО Стакан уплотнения 886837 - Товар временно не доступен
РЕГУЛИРОВОЧНАЯ ПРОКЛАДКА 103 1 РЕГУЛИРОВОЧНАЯ ПРОКЛАДКА 887204 - Товар временно не доступен
РЕГУЛИРОВОЧНАЯ ПРОКЛАДКА 104 1 РЕГУЛИРОВОЧНАЯ ПРОКЛАДКА 887203 - Товар временно не доступен
ШАЙБА (M10) 107 28 ШАЙБА (M10) 887230 - Товар временно не доступен
КОНТРГАЙКА (M10) 108 28 КОНТРГАЙКА (M10) 887223 - Товар временно не доступен
УСТАНОВОЧНЫЙ ВИНТ (Крупный M10) по 30 в упаковке 109 4 УСТАНОВОЧНЫЙ ВИНТ (Крупный M10) по 30 в упаковке 887258 - Товар временно не доступен
ШАЙБА (M10) 110 6 ШАЙБА (M10) 896379 - Товар временно не доступен
КРЕПЛЕНИЕ Силовой цилиндр 111 1 КРЕПЛЕНИЕ Силовой цилиндр 886898 - Товар временно не доступен
ГНЕЗДО (0.375) 113 1 ГНЕЗДО (0.375) 887184 - Товар временно не доступен
ШЕСТИГРАННЫЙ НИППЕЛЬ (0.375) 114 1 ШЕСТИГРАННЫЙ НИППЕЛЬ (0.375) 887183 - Товар временно не доступен
ВИНТ (Крупный M10) 120 14 ВИНТ (Крупный M10) 887234 - Товар временно не доступен
БОЛТ 121 2 БОЛТ 42253, 8M0113173 - Товар временно не доступен
ШАЙБА 122 2 ШАЙБА 42254
587
р.
 в наличии
УПЛОТНЕНИЕ (65 x 50 x 8) 124 1 УПЛОТНЕНИЕ (65 x 50 x 8) 886803 - Товар временно не доступен
ВИНТ (.500-20*5.370) 126 2 ВИНТ (.500-20*5.370) 36289, 97934
658
р.
 в наличии
ШАЙБА, (.5156 x 1.375 x .125) Aluminum 127 2 ШАЙБА, (.5156 x 1.375 x .125) Aluminum 28026, 35777
264
р.
 в наличии
ПРОСТАВКА, (.520 x .870 x .630) 128 2 ПРОСТАВКА, (.520 x .870 x .630) 36290, 99299
1,020
р.
 в наличии
СТОПРОНАЯ ШАЙБА, TRANSOM PLATE ВИНТ 129 2 СТОПРОНАЯ ШАЙБА, TRANSOM PLATE ВИНТ 33021, 33734A1, 33734 - Товар временно не доступен
ШАЙБА, (.9375 x 1.750 x .172), TRANSOM PLATE ВИНТ (EARLY MODELS) 130 2 ШАЙБА, (.9375 x 1.750 x .172), TRANSOM PLATE ВИНТ (EARLY MODELS) 934161, 8M2001219, 32834
347
р.
 в наличии
ГАЙКА, (.500-20) Aluminum 131 2 ГАЙКА, (.500-20) Aluminum 99298, 863332
710
р.
 в наличии
ШПИЛЬКА (M8) 132 15 ШПИЛЬКА (M8) 887207 - Товар временно не доступен
ШАЙБА (M8) 133 17 ШАЙБА (M8) 887208 - Товар временно не доступен
КОНТРГАЙКА (M8) 134 15 КОНТРГАЙКА (M8) 887297 - Товар временно не доступен
ПОДШИПНИК 137 1 ПОДШИПНИК 887205 - Товар временно не доступен

Название схемы: Cхема Передаточное число привода (Поперечное сечение C)

Оригинальное название: Drive Reduction (Cross Section C)

На схеме показаны детали, из которых состоит данный блок. Ниже размещен список запчастей MERCURY с названиями, номерами, информацией по ценам и наличию на нашем складе.

Вы можете купить детали с доставкой по России. Оформите заказ на сайте или свяжитесь с менеджером по телефону 8-800-555-85-81. Если нужный товар отсутствует на складе, отправьте запрос с указанием модели мотора и необходимых позиций.
